 Источник питания постоянного тока — это специальное устройство, которое позволяет получить в сети стабильное постоянное напряжение, то есть просто постоянный ток.
Серия AD2060F (двухканальный)
Мощность.......... 60Вт
Uвых: 12VDC±10% и 24VDC
Uвх……………100-240VAC
Расшифровка номенклатуры
1. Серия блоков питания: AD - с креплением на DIN-рейку
2. Кол-во каналов: 1 – одноканальный, 2 - двухканальный
3. Выходная мощность: 048 – 48W (от 24 до 500W)
4 Напряжение на выходе: 24 – 24VDC, 12 – 12VDC
5. Диапазон входного напряжения: F – 100-240VAC, S – выбор 110/220VAC
6. Тип корпуса: S- компактный, R – с сигнализацией.
Особенности:
- Высокое качество исполнения
- Долгий срок службы
- Высокий КПД
- Естественная конвекция воздуха
- Большая надежность
- Крепление на DIN-рейку и стену
- Потенциометр подстройки выходного напряжения
- Защита по перегрузке, перенапряжению и к.з.
Технические характеристики
|
Модель
|
AD20603F
|
|
Uвх, V
|
100-240VAC, 47-63 Hz
|
|
Uвых, V
|
12VDC±10% / 24 VDC
|
|
Iном, А
|
2A/12VDC / 1,5A/24VDC
|
|
Рвых, W
|
60W
|
|
Пульсации и шум
|
100mVp-p / 150mVp-p
|
|
КПД
|
81%
|
|
Ограничение броска тока
|
22А/110VAC, 44A/220VAC
|
|
Защита по перенапряжению
|
15-17 VDC (только по каналу 12VDC)
|
|
Работоспособность восстанавливается после нормализации напряжения
|
|
Защита по перегрузке
|
Ограничение выходной мощности
|
|
Защита от К.З.
|
Работоспособность восстанавливается после устранения К.З.
|
|
Окружающая среда
|
Рабочая температура
|
-20°С ~50°С, снижение выходной мощности на 2,5% с каждым увеличением температуры на 1°С с 50 до 70°С
|
|
Влажность воздуха
|
5%~95%, без образования конденсата
|
|
Допустимая вибрация
|
10Hz-2kHz в 3-х осях
|
|
Стандарт по электромагнитной совместимости
|
EN 55011 Class B, EN 55022 Class B, EN 61000-4-2,3,4,5,6,8,11 Level 3
|
|
Стандарт
безопасности
|
CE EN 60950, UL 60950, CSA 22.2
|
|
Индикация
|
Зеленый светодиод наличия выходного напряжения
|
|
Способ установки
|
На стандартную 35-мм DIN рейку и на монтажную поверхность
|
|
Способ подключения
|
Винтовое соединение
|
|
Материал корпуса
|
Металл
|

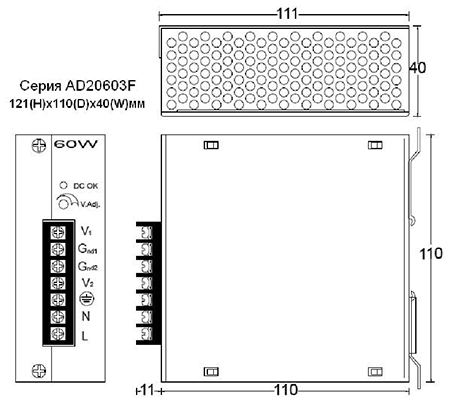

Габаритные размеры:
|
Доп. оборудование
